高分子凝集剤連続溶解装置

高分子凝集剤連続溶解装置

ミキシング&アクティブロータリーフィルターで完全溶解、ダイレクト供給。

高分子凝集剤の供給から溶解、供給までオールインワン設計ですから、本体は超コンパクト。また排水ラインの中に簡単に組み込みが可能。排水ラインレイアウトの変更も不要です。

システムフロー

RCSS
  1. ホッパー 密閉構造で外気を遮断。内部傾斜面にドライエアーを供給し、湿気トラブルやブリッジ現象を防止します。また、液体センサーで貯留量を監視。アラームで凝集剤の補充を知らせます。
  2. 凝集剤供給フィーダー スクリューの回転で連続的に凝集剤を供給。ホッパー内の貯留料に影響されず、常に設定量を正確に供給します。また、濃度調整もスクリューの回転速度によって正確に行います。フィーダー部にはドライエアーを供給し、凝集剤の詰まりを防止しています。
  3. ミキシングタンク 凝集剤が水中に一様に分散するよう撹拌を行います。内部はテフロンコーティングを施し、液の付着を防止しています。
  4. 溶解液供給ポンプ ミキシングタンクで均一に分散した低粘度液をアクティブロータリーフィルターに圧送します。ミキシングタンクとアクティブロータリフィルターの間に設置することで、完全溶解液の粘度による負荷を軽減、回転速度によって自由度の高い供給精度を実現しています。
  5. アクティブロータリフィルター 供給ポンプから圧送された液は筒型メッシュ構造の内部に送り込まれ、メッシュ外側に溶解分が通過することで完全溶解液が得られます。この際、メッシュ内面に残った未溶解分は、内蔵ローラの回転による促進効果によって瞬時に膨潤し、完全溶解液となって通過します。

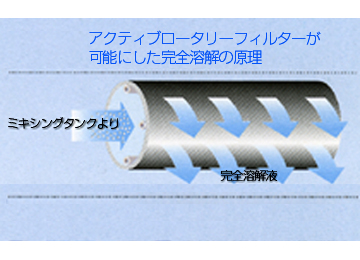

アクティブロータリーフィルター

アクティブロータリーフィルター

供給ポンプから圧送された液は筒型メッシュ構造の内部に送り込まれ、メッシュ外側に溶解分が通過することで完全溶解液が得られます。この際、メッシュ内面に残った未溶解分は、内蔵ローラの回転による促進効果によって瞬時に膨潤し、完全溶解液となって通過します。

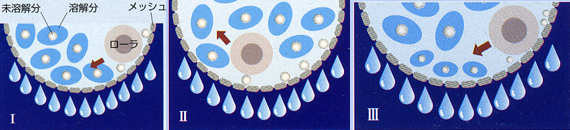

アクティブロータリーフィルターの原理
  1. ミキシングタンクから均一に分散された液がメッシュ内に供給されます。
  2. ポンプ圧とローラに押される力で、膨潤・溶解された分がメッシュの目を通過します。未溶解分は通過しません。
  3. ミキシングタンクから送り込まれた液が未溶解分に接触、そして再び膨潤・溶解します。

この行程が連続的にアクティブロータリフィルター内で行われ、すべてが溶け、メッシュを通過します。そして完全溶解液が凝集槽へと供給されます。

メリット

(1)作り置きの溶解液不要。凝集剤の劣化を防ぎます。

グラフ

従来方式では、凝集剤等の水溶性ポリマーを予め作り置きするため、時間の経過と共に溶解液が劣化し、パフォーマンスが低下してしまいます。
また、液状高分子ポリマーは、粉体に比べて高コスト、また種類が粉体に比べて少ないため、排水に最適なものを選定できなかったり、保管スペースを広く必要とする等の問題もあります。

これに対し、当装置では、必要なときに必要な量だけを溶解し供給しますから、作り置きする必要が一切なく、従って溶解液の劣化は生じず、常に最大の凝集効果が得られます。

(2)オペレーター、ストックタンク不要

ホッパに高分子凝集剤を入れるだけの全自動運転ですからオペレーターは不要です。また従来の作りおき用のストックタンクもいらない省スペース設計です。

高分子凝集剤連続溶解装置 仕様一覧

型式 MPA-40-04 MPA-70-09 MPA-100-20
溶解液
供給能力
~4L/min ~9L/min ~20L/min
ホッパー容量 40L 70L 100L
電源 3相 200V 50/60Hz
ポンプ最大
吐出圧力
0.6MPa(ライン注入可能)
消費電力 2.5kw 3kw
溶解時間 アクティブロータリーフィルターの採用により、瞬時に溶解
運転方法 全自動
本体寸法
(mm)
W735~D865~H1120 W760~D900~H1205 W1100~D900~H1225
概略重量
(kg)
300 350 400
  • より大容量タイプのご要望にも対応いたします。弊社営業担当までお問い合わせください。
  • よりシビアな濃度管理が求められる産業分野でもご使用いただけます。
